Группы потребителей

Потребители и группы

Для того чтобы начать работы по электромонтажу, нужно выписать все потребители тока в общий список.

А прежде чем это сделать, нужно набросать хотя бы примерный план расстановки мебели и электроприборов.
Можно использовать любые программы и сервисы для проектирования.
Мне напрмиер неплохо зашёл Планоплан, т.к. там можно оплатить в рублях.
И также неплох SketchUp Pro (торрент в руки), там возможностей очень много.

А ещё лучше иметь дизайн проект со всей мебелью.

Потребители удобнее записывать в excel, разбивая их по этажам и комнатам.

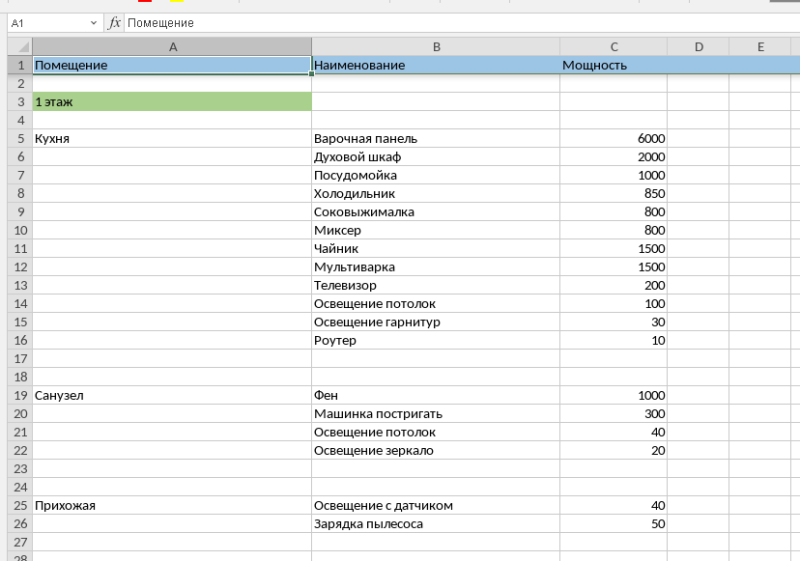

Пример моего документа.

В экселе потом можно посчитать общую мощность всех потребителей.

После чего разбиваем потребители на группы.

Для каждой группы будет свой автомат.
Большие потребители, такие как варочная панель, нужно включать в отдельную группу.

Чтобы подобрать силу тока для автомата используем формулу:

I = Мощность / Напряжение

Расчитаем для варочной панели можностью 6кВт.

I = 6000Вт / 230В = 26.08 Ампер.

Автомата на 26 ампер не бывает, ближайший - это 32.
Значит для этой группы берём его.

Для некоторых групп, где много небольших потребителей, и которые никогда не включаются вместе сразу все, используют коэфициент одновременности 0,6.

К примеру, у нас в группе есть 10 розеток в 2х комнатах.
Мощность потребителя для розетки 500Вт.
Т.е. общая мощность группы 5.000 Вт (5 кВт)
Вариант что они будут использоваться все вместе по 500Вт, не реален.

Поэтому можно умножить на коэфициент 0,6.

5000 * 0.6 = 3.000 Вт.

Рассчитаем автомат:

I = 3000 / 230 = 13.04 Ампера.
Значит подойдёт автомат на 16 Ампер.

Таким образом можно расчитать автомат для любой группы потребителей.

Прим: сила тока для розеток обычно 16А, поэтому автомат более 16А ставить для розетки нельзя.

Собираем щиток для нескольких комнат.

1. Первым будет автомат на 40А для защиты проводки.

2. Далее ставится реле напряжения для защиты приборов от скачков напряжения.
Значение тока равно или больше чем на входном автомате.
Т.е. 40 или 63 Ампера.

3. За ним идёт выключатель дифференциального тока (ВДТ или УЗО) с током утечки 30 мА.
Рассчитанный на силу тока на шаг выше чем у входного автомата.

Часто для влажных помещений ставят УЗО с током утечки 10 мА.

Кстати, для УЗО желательно чтобы был тип А, обозначается так:

4. И уже после подключаются однополюсные автоматы необходимой мощности.

10, 16 или более ампер.

Сечения проводов.

Для 32А = 3*6 мм2

Для 16А = 3*2.5мм2

Для 10А = 3* 1,5 мм2

Мастер выключатель

Полезен, чтобы уходя из дома, одним щелчком выключить все нужные потребители тока.

https://youtu.be/uuT3qycNvnc
